鑄鐵平板可以根據用途的不同,分為不同的平板,可以按其用途分為檢驗平板、劃線平板、裝配平板、鉚焊平板、焊接平板、基礎平板等。使用用途的不同,工作臺的結構設計、承載、工作面的平面度以及鑄鐵平臺平板工作面的機械加工等,也不盡相同。鑄鐵平板是用于工件檢測或劃線的平面基準器具。廣泛應用于機械制造、化工、五金、航空航天、石油、汽車制造、儀器儀表制造等行業。我們來分別為大家介紹一下鑄鐵平板的分類。
鑄鐵平板分類:

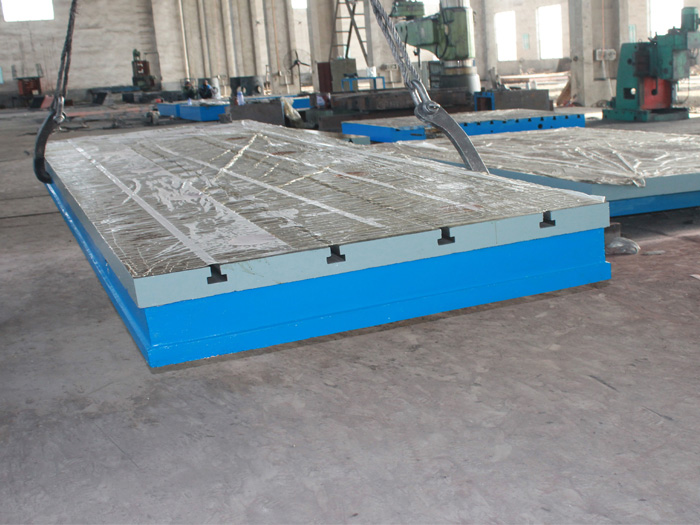

1、鑄鐵裝配平板:鑄鐵裝配平板工作面加工有T型槽,T型槽主要用于固定工件,是鉗工工人用來調試設備,裝配設備,維修設備的基礎平臺。裝配用工作臺一般情況,規格較大,采用拼接方式。裝配用工作臺材質選用HT200或HT250,有些廠家也會選用HT300或QT500-7的。
2、鑄鐵檢驗平板:鑄鐵檢驗平板適用于各種檢驗工作,精度測量用的基準平面,用于機床機械檢驗測量基準,檢查零件的尺寸精度或行為偏差,并作劃線。檢驗用工作臺在機械制造檢驗中也是不可以缺少的基本工具。檢驗用工作臺工作面一般情況下,加工成平面,平面度要求較高。也有用戶要求,在檢驗用工作臺的工作面上,加工T型槽,用于固定檢驗設備。
3、鑄鐵劃線平板:鑄鐵劃線平板工作面為平面,工作面上加工有標志線,是工人用來檢驗工件,對工件劃線時使用的基準標志線,標志線由用戶按其使用情況,做出標志線的具體尺寸。也有用戶要求在工作臺的工作面上加工T型槽,用于固定工件。劃線用鑄鐵平臺平板平面度要求高于裝配用工作臺,低于檢驗用工作臺的平面度,劃線用鑄鐵平臺平板平面度一般為2級或3級。鑄鐵平臺平板是為實驗室及工廠的組裝、生產、維修、操作等工作而專門設計。鑄鐵平臺平板經人工熱時效處理,具有穩定性能好,不易變形,抗沖擊力強、承載高等特性。
4、鑄鐵研磨平板:用于精密測量研磨平板精度非常高,可使用一些高精度工件的檢測;用于高精度工件的研磨及拋光,國內研磨平板高精度能達到平面度0.0005mm。
5、鑄鐵焊接平板:焊接平臺分為平面焊接平板、T型槽焊接平板、鉚焊平板及三維焊接平板四種,前三種用途大致相同主要作為工件焊接的基準。三維焊接平板是新型焊接工裝的配套產品,主要為疑難焊接、多工序焊接,三維焊接平板上面均勻分布的有定位孔能輕松的與三維焊接工裝的定位及裝夾,鑄鐵平板向四周延伸實現空間焊接,其主要用途是可把多零件的產品以_短速度組裝成形,然后再進行焊接,從而使工件焊接精度焊接效率提高。
6、鑄鐵基礎平板:主要用于大型設備、工件的安裝調試以及測量劃線?;A平臺多是有單塊規格小的平臺拼接而成,平臺、拼接簡單、尺寸可延伸等特點使基礎平板的應用越來越廣泛。
以上這幾種都可以統稱為
鑄鐵平板,鑄鐵平板是我們公司自生產以來一直都在研究的量具產品。鑄鐵平板是現代生產制造活動中用于產品檢驗、檢測、劃線、裝配、焊接、鉚焊、測量等用途的基準平面工具,廣泛應用于建筑建材、冶金礦產、石油化工、水利水電、交通運輸、信息產業、機械機電等行業。
